1.85mm RF Coaxial Connector

Descriptio:

1.85mm series connector (quae etiam 1.85mm RF connector) est summus effectus frequentiae radiophonicae (RF) connector qui principaliter adhibetur in applicationibus quae altam frequentiam, altam praecisionem, ac gravem iacturam, praesertim in signo transmissionis in 26.5 GHz vel superiori, praecipue adhibentur. Consilium de SMA seriei connectoris compactum est quod praebet magnitudinem minorem et frequentiam altiorem observantiam comparatis aliis connexionibus summus frequentiae sicut V Type (2.92mm) vel K Type (1.0mm).

Parametrum:

Technical Specifications principalis:
Impedimentum Proprium: 50Ω
◆ Frequency Range: DC～67GHz
◆ Insulation Resistentia: ≥3000MΩ
◆ Dielectric Consistere intentione: 500V(rms)
◆ intentione fluctuanti ratio (VSWR): ≤1.30
Coitus Cycles: 500 times

Sciscitare

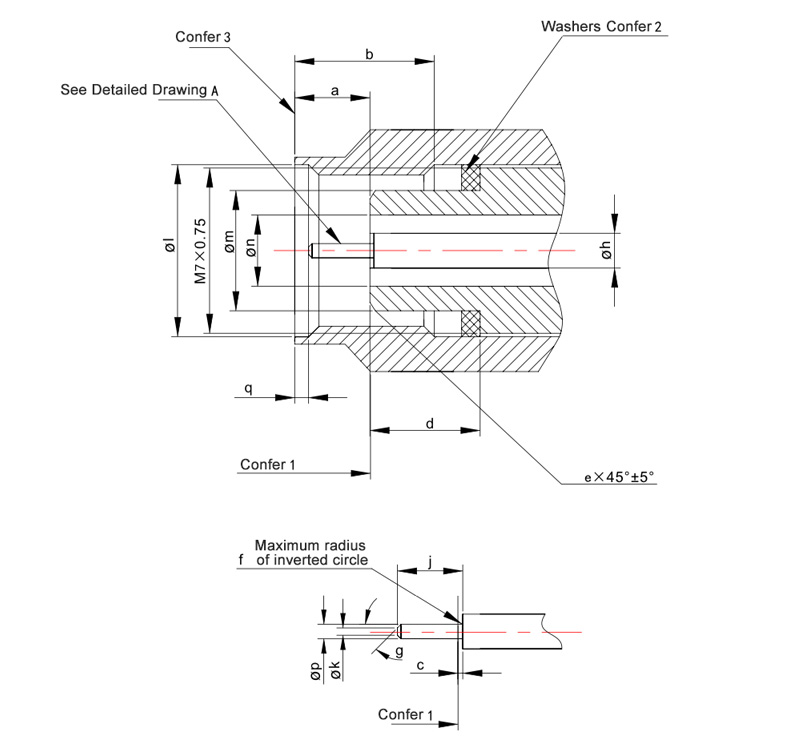

  • 1.85mm Series Jack Contactus Connector Interf**ace

Mag**nitud**o mm in
min max min max
a 1.850 2.450 0.073 0.096
b 4.370 4.630 0.172 0.182
C 0.000 0.0762 0.000 0.003
d 3.380 3.480 0.133 0.137
e 0.250 0.360 0.010 0.014
f - RO.050 - R0.002
g 28° 32° 28° 32°
h** 0.7909 0.8163 0.0311 0.0321
j 1.335 1.445 0.053 0.057
k 0.000 0.250 0.000 0.010
l 7.010 7.110 0.276 0.280
m 4.725 4.750 0.186 0.187
n 1.8373 1.8627 0.07233 0.0733
p 0.498 0.523 0.0196 0.0206
q* 0.508 0.762 0.020 0.030

Notae:
1. Mechanica et electrica superficies referentia.
2. Washers as required for Class 1 connectors.
3. Connexio nuces cum offset deinceps.

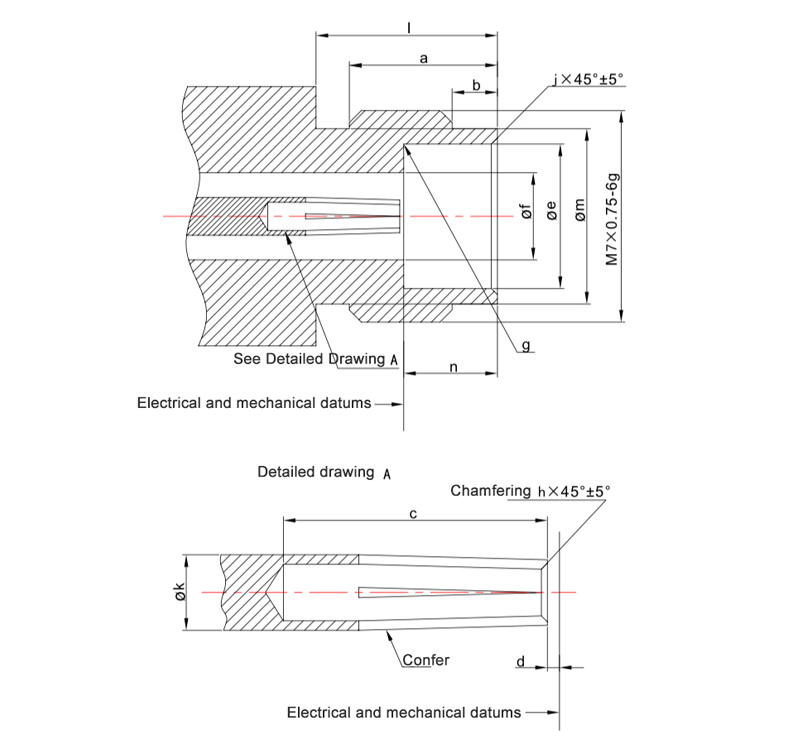

  • 1.85mm Series Jack Contactus Connector Interface

Mag**nitud**o mm in
min max min max
a 4.800 5.060 0.189 0.199
b 1.370 1.630 0.054 0.064
C 2.650 . 0.104 .
d 0.000 0.0762 0.000 0.003
e 4.770 4.795 0.1878 0.1888
f 1.8373 1.8627 0.07233 0.07333
g . R0.130 . R0.005
h** 0.100 0.130 0.004 0.005
j 0.100 0.200 0.004 0.008
k 0.7909 0.8163 0.0311 0.0321
l 6.000 . 0.236 .
m 5.790 5.890 0.228 0.232
n 3.000 3.100 0.118 0.122

Notae:
Structura nervus contactus fragmentorum arbitraria est. Cum fibulis coeuntibus cum diametris 0,498mm ad 0.523mm, dimensiones occurrere debent reflexioni coefficientis, coniugationis notarum et conectoris vetustatis requisitis..

1.85mm SERIES

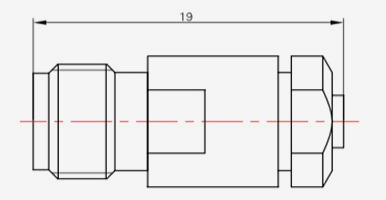

  • 1.85-JB1
    1.85-JB1
    Model Genus cable
    1.85-JB1 SFT-50-1,670-047

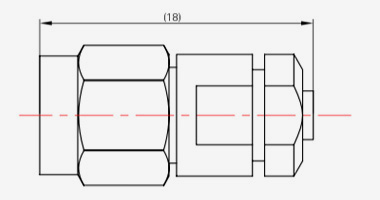

  • 1.85-KB1
    1.85-KB1
    Exemplar Genus cable
    1.85-KB1 SFT-50-1,670-047
